SLS
- Économique
- Peuvent être soumis à la charge de chaque côté
- Silos à développer de chaque côté
- Sur demande : dispositif à bride SLS pour courroies de serrage
- Kit d’installation disponible sur demande
- Le système à bloc de pose facilite le montage (moins d’entretoise)
- Silos d’herbe ou de maïs avec une surcharge maximale de 15 tonnes par essieux
- Ensilage de céréales, de pommes de terre, de betteraves, etc.
- À charger des deux côtés, charge maximale de 10 tonnes par essieux
- SLS A/B : Hauteurs disponibles : 1,45 à 6,05 m
- SLS C/D : Hauteurs disponibles : 3,4 à 6,05 m
- SLS A/B : Longueurs disponibles : 2,4 et 3,00 m, en fonction de la hauteur
- SLS C/D : Longueur disponible : 2,40 m
- Possibilité de réalisation sur mesure également
DESCRIPTION

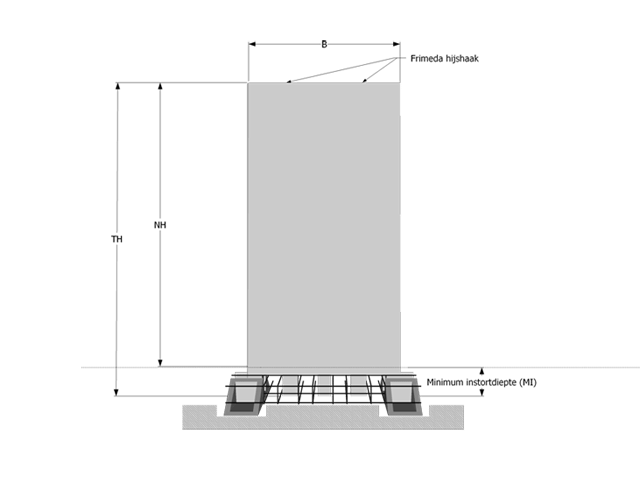

Les SLS sont des panneaux de silos à rainures qui peuvent sont conçus pour accueillir une charge d’un seul côté ou des deux côtés Et peuvent également être coulés. Les panneaux de silos à rainures peuvent être déchargés du camion à l’aide d’anneaux de levage Frimeda installés dans la partie supérieure du panneau.
Tous les coins des panneaux de silo à rainures coulés sont dotés d’un petit chanfrein qui assure une protection contre les déchirures de la bâche. Avec l’élément SLS, il est possible de chanfreiner le panneau initial et le panneau final du silo à rainure. En version standard, ce chanfrein est prévu sur 1,00 x 1,00 m.
Sur demande, des élégissements spéciaux avec douille filetée peuvent être prévus afin de fixer par la suite la bride SLS en option. Vous pourrez y fixer facilement vos éventuelles courroies de serrage.
Tous les panneaux sont munis en leur centre d’une douille filetée (M12) coulée afin de permettre la fixation d’un blochet de bois. Ce blochet est utilisé pour étayer les éléments lors du montage.

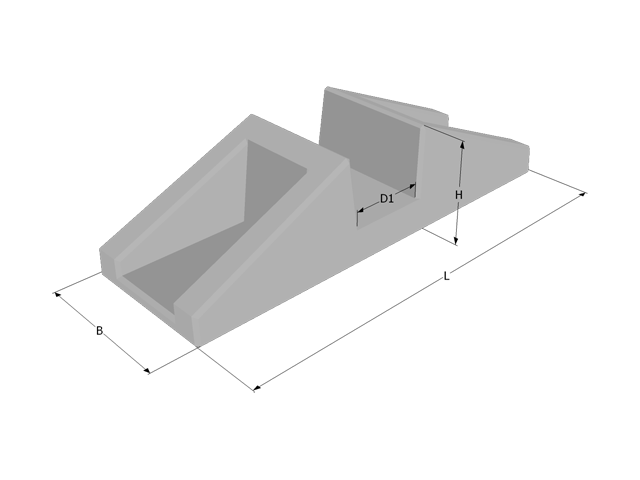

Des blocs de pose peuvent être fournis sur demande. Les blocs de pose sont toujours fournis avec des cales de bois. Ils sont parfaitement adaptés au panneau de silo à rainure que vous aurez choisi. Cela garantit une installation facile et empêche la corrosion du béton.
Les panneaux SLS sont fabriqués en hauteurs utiles de 1,20 à 5,60 m, en fonction de la longueur. Les longueurs standard sont de 2,40 et 3,00 m.
La finition de base consiste en un lissage industriel d’un côté et en un lissage manuel de l’autre.
Type | Finition côté base | Finition face arrière | Dispositif de levage | Assemblage | Type de béton | Surcharge côté base | Charge du côté arrière |
---|---|---|---|---|---|---|---|
SLS A | Lissage industriel | Lissage manuel | Frimeda | Dent et rainure | C 55/67 | Charge axiale de 10 tonnes | Charge axiale de 10 tonnes |
SLS B | Lissage industriel | Lissage manuel | Frimeda | Rainure-rainure | C 55/67 | Charge axiale de 10 tonnes | Charge axiale de 10 tonnes |
SLS C | Lissage industriel | Lissage manuel | Frimeda | Dent | C 55/67 | Charge axiale de 10 tonnes | Charge axiale de 10 tonnes |
SLS D | Lissage industriel | Lissage manuel | Frimeda | Rainure | C 55/67 | Charge axiale de 10 tonnes | Charge axiale de 10 tonnes |
Détails techniques
Détail assemblage
Schéma de contraintes
Détail de l’arête supérieure
Vue détaillée face latérale dent et rainure
Talus : (remblais + talus)
L’angle d’inclinaison α est de maximum 35º (de 28° pour le maïs)
